項目背景

山東省是一個水資源嚴重短缺的省份，地下水一直是全省重要的水源。近年來，由于地下水不合理的開發與利用，出現了水位持續下降、地面沉陷、水質污染等問題，嚴重影響國民生產生活安全和生態環境的和諧發展。

山東省作為國家地下水超采綜合治理的重點區域，近年來加強水資源管理，建設地下水監測體系，通過對地下水全要素?cái)?shù)據采集，實現地下水資源的動態監測、評價、分析、預警，及時掌握水資源動態情況，為該縣地下水資源開發和綜合管理、可持續利用和保護提供了科學依據和技術支撐。

項目要求

根據現場情況建設電池供電和太陽能供電兩類測點，采集地下水水位、水質、水溫、電池電壓等數據并進行視頻監控，按照SL/T651-2014《水文監測數據通信規約》和MQTT協議，通過4G網絡上傳至柳林“地下水監測管理平臺”，并配備智能監測大屏。

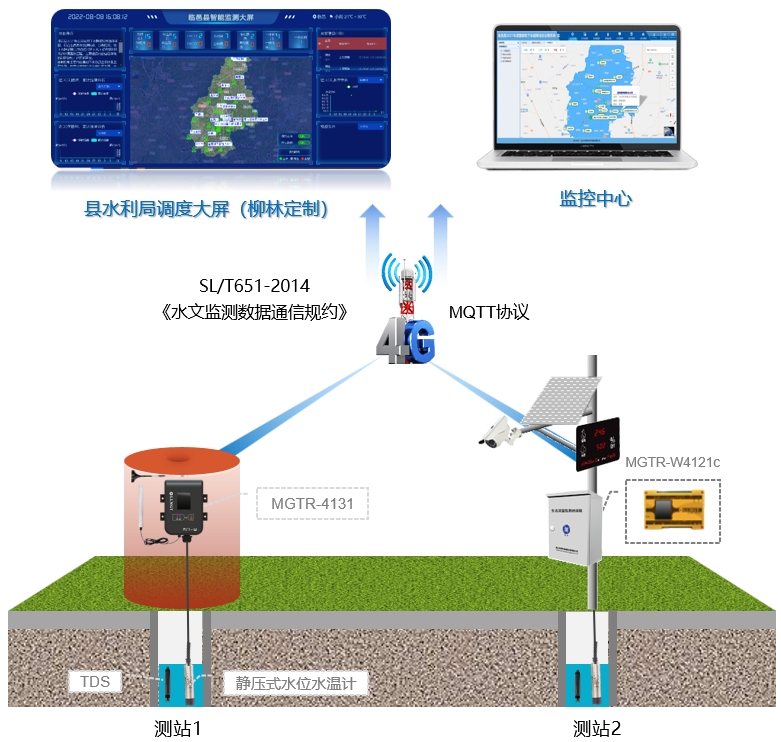

系統搭建

功能特點

?實時監測水位、水溫、水質，實現本地/遠程地下水資源動態監管。

1）遠程：地下水遙測終端對水位、水溫、水質等數據進行實時監測，并將監測數據發送到“地下水監測管理平臺”，管理人員可隨時遠程查看地下水的變化情況。

2）本地：遙測終端與現場電子顯示屏通過有線方式進行數據傳輸，電子顯示屏實時顯示水位、水溫、水質等數據，巡檢人員可更直觀的了解每個測站的數據情況。

?野外環境專用地下水遙測終端機，精度高，性能穩

地下水遙測終端機（MGTR-4131）具有IP68防護等級，是專門針對井下長期潮濕、現場無電的野外環境而研發，能夠長期連續穩定運行，保證數據的準確性和連續性。

?地下水監測管理平臺

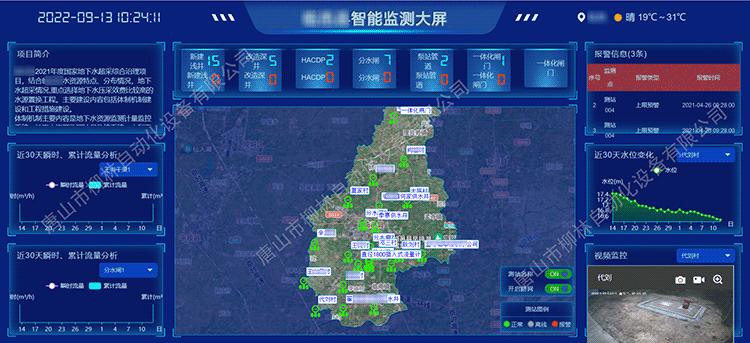

數據可視化大屏，地下水變化情況一目了然。

通過地下水智能監測大屏，可直觀顯示水位、水質等監測數據的歷史變化過程和當前狀態，為地下水監測井生產管理人員提供簡單、明了、直觀、有效的參考。

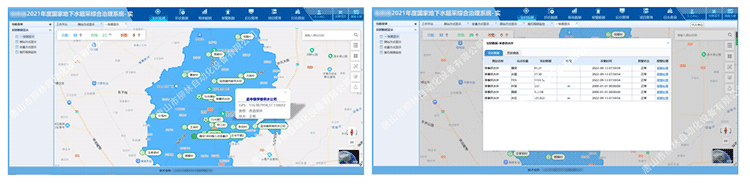

一張圖總覽所有測站信息。

通過一張圖可了解測站總數、總在線數、報警個數及每個測站的地理位置信息、狀態、實時數據及歷史曲線信息，方便、快捷掌握每個測站狀況。

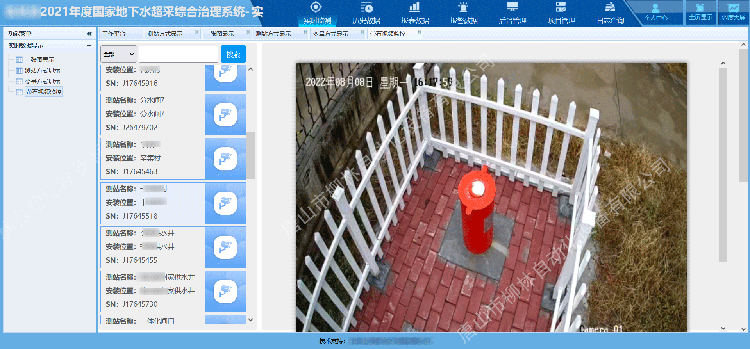

實時視頻/圖像監控，保障地下水安全。

對地下水觀測井周圍環境進行實時視頻監控，有效防止人為污染地下水和破壞觀測井保護設施。

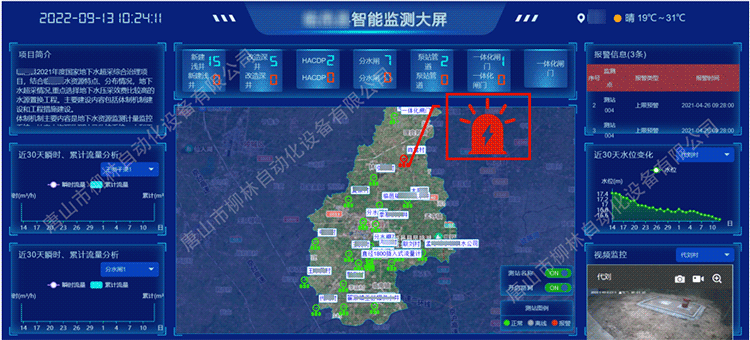

出現緊急、異常狀況，及時發布預警信息。

一旦地下水水位、水質數據越限或設備故障，系統能及時發出預警信息，管理部門可第一時間采取處理措施，將隱患化解在萌芽狀態。

建設意義

該地地下水監測管理系統自上線以來一直高效、穩定運行。地下水超采綜合治理項目的建設是提升地下水監測能力、豐富監測數據的關鍵一環。地下水監測是掌握地下水資源開發利用情況，分析地下水動態特征及演化規律，解決與地下水相關地質環境問題的重要手段，是加強地下水管理和保護，實施水資源優化配置，服務經濟社會發展和生態文明建設的基礎。

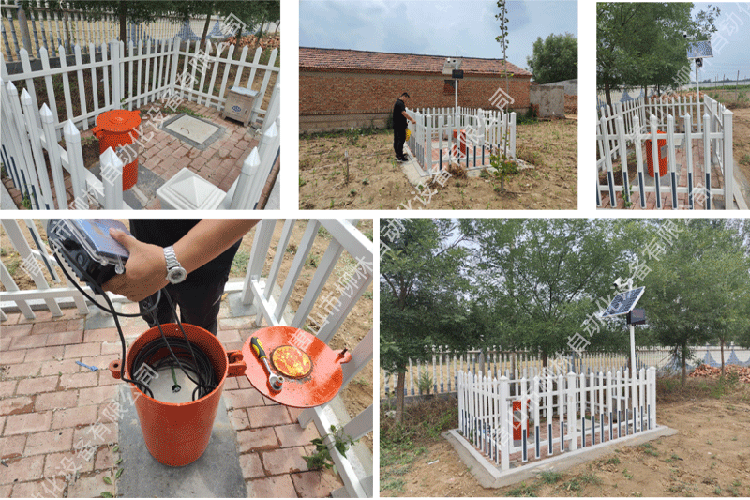

項目現場
